Băng Tải Cao Su Lõi Thép: Khái Niệm, Cấu tạo, Ứng Dụng

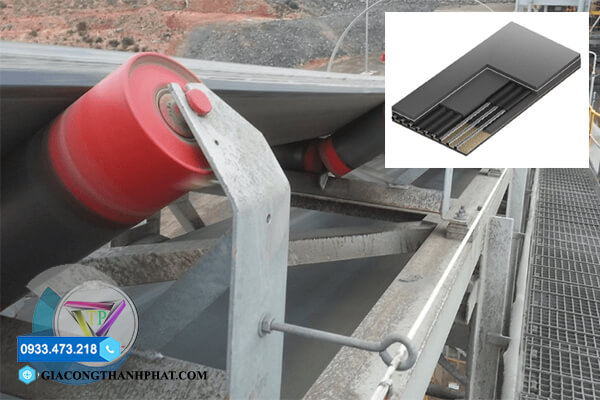

Băng Tải Cao Su Lõi Thép

Cung cấp băng tải cao su lõi thép chất lượng cao, giá cả cạnh tranh, dịch vụ chuyên nghiệp, kích thước đa dạng theo yêu cầu.

Danh mục: Băng Tải Cao Su

Băng tải cao su lõi thép là một trong những giải pháp hàng đầu cho các ngành sản xuất công nghiệp, đặc biệt là những ngành vận chuyển vật liệu thô, nặng. Bạn đang quan tâm đến hệ thống băng tải này? Bài viết sẽ cung cấp cho bạn thông số, đặc điểm, cấu tạo, ứng dụng của băng tải cao su lõi thép và các thông tin quan trọng khác.

Băng Tải Cao Su Lõi Thép: Khái Niệm, Cấu tạo, Ứng Dụng

Băng tải cao su lõi thép là gì?

Băng tải cao su lõi thép là loại băng tải công nghiệp có phần dây băng làm từ cao su, bên trong dây cao su gồm nhiều lõi thép nhằm tăng độ cứng và khả năng chịu lực cho hệ thống băng tải.

Thông số kỹ thuật băng tải lõi thép

Chiều rộng: 500 – 2500mm
Chiều dài: 5000mm – 30000mm
Chiều cao: 500mm – 1500mm
Khung băng tải: Inox 304, inox 316 hoặc thép mạ sơn tĩnh điện.
Dây băng tải: Cao su lõi thép
Cường độ băng tải: ST 800 – ST 6300
Đường kính lõi thép: 3.5 – 12.3mm (tuỳ cường độ)
Số lõi thép: 37 – 123 (tuỳ cường độ)
Tốc độ truyền tải: 5 – 30 m / phút
Kiểu dáng: Nghiêng từ 0 – 40 độ
Con lăn: Thép, inox, bọc cao su
Động cơ giảm tốc: 380V, 3phase, 50Hz (tuỳ chỉnh)
Bộ điều khiển: biến tần, nút dừng khẩn cấp, nút nhấn ON/OFF.
Thời gian giao hàng: 15 – 20 ngày.
Nhà sản xuất: Gia Công Thanh Phát

Đặc điểm – Cấu tạo của băng tải cao su lõi thép

Cấu tạo băng tải cao su lõi thép gồm các phần chính như sau:

Khung băng tải: Giúp định hình băng tải, chịu lực và giúp băng tải hoạt động ổn định, trơn tru. Phần khung làm từ thép không gỉ hoặc các loại thép chịu lực sơn tĩnh điện.

Dây băng tải: Là nơi tiếp xúc và vận chuyển vật liệu. Dây băng tải bao gồm nhiều lớp được làm từ các chất liệu khác nhau như:

Mặt ngoài là lớp cao su tự nhiên hoặc cao su tổng hợp với khả năng chịu lực cao, đàn hồi tốt, ít co dãn, không bị rách và kháng ăn mòn tốt.
Sợi thép chịu lực được bố trí theo chiều dọc dây băng, khoảng cách đồng đều tạo sự ổn định, cân bằng trong suốt quá trình vận hành. Số lượng sợi thép phụ thuộc vào cường độ và khổ rộng dây băng.
Lõi thép được bảo vệ bởi lớp cao su bên ngoài, lõi thép và cao su kết dính cao, bền vững nhờ xử lý bằng công nghệ đặc biệt.
Trang bị thêm lớp ngang để gia cố dây băng, hạn chế băng tải bị xé rách theo chiều dọc.

Hệ thống con lăn: Băng tải cao su lõi thép được trang bị hệ thống con lăn nâng đỡ và rulo giúp nâng đỡ dây băng tải, truyền lực, đảm bảo dây băng tải hoạt động ổn định, trơn tru.

Động cơ và bộ điều khiển: Động cơ băng tải thường là loại động cơ giảm tốc 3phase dùng để tạo ra lực khiến băng tải quay. Bộ điều khiển trang bị đầy đủ để phục vụ cho việc bật tắt, dừng, tăng tốc băng tải. Bao gồm các bộ phận như như biến tần, nút dừng khẩn cấp, nút nhấn ON/OFF.

Các thành phần khác: Ngoài các thành phần chính, băng tải có thể tuỳ chỉnh thêm các bộ phận khác nhau như thanh chắn, tay cầm…để giúp băng tải hoạt động tốt, hạn chế tối đa vật liệu rơi ra bên ngoài.

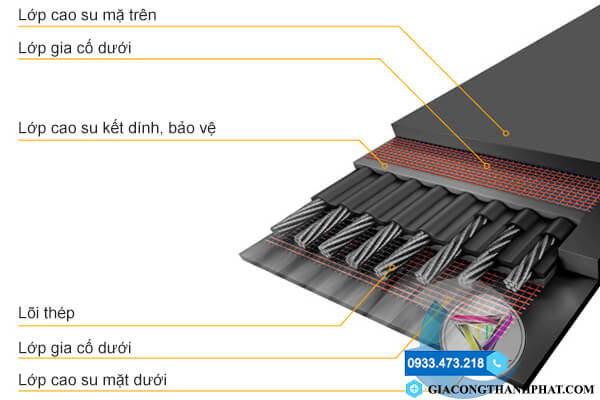

Cấu tạo của băng tải cao su lõi thép

Đặc tính của băng tải

Cấu tạo lõi thép và cấu trúc nhiều lớp giúp băng tải cao su lõi thép có độ bền cao, chịu được tải trọng nặng, không bị xé rách từ mọi hướng, có khả năng chống ăn mòn cao, tuổi thọ lâu dài.

Cường độ	Đường kính lõi thép (mm)	Cấu trúc sợi thép	Khoảng cách sợi (mm)	Lực căng chuẩn khi vận hành (N/mm)	Độ dày tiêu chuẩn (mm)	Trọng lượng (kg/m2)	Đường kính của rulo (mm)	Lực căng của cao su (KN/piece)
ST 800	3.5	6 x 7 + IWS	10	110	5 x 5	20.6	800	8.8
ST 1000	4.0	6 x 7 + IWS	12	140	6 x 6	24.7	800	13.2
ST 1250	4.5	6 x 7 + IWS	12	175	6 x 6	25.4	800	16.5
ST 1600	5.0	6 x 19 + IWS	12	225	6 x 6	26.0	1000	21.12
ST 2000	6.0	6 x 19 + IWS	12	285	8 x 6	30.0	1000	26.4
ST 2500	7.5	6 x 19w + IWS	15	335	8 x 6	32.2	1250	41.25
ST 3150	8.1	6 x 19w + IWS	15	450	8 x 6	35.7	1400	51.98
ST 4000	9.1	6 x 19w + IWS	17	370	8 x 6	37.8	1600	74.8
ST 4500	9.7	6 x 19w+IWS	16	645	8 x 6	38.7	1800	79.2
ST 5000	10.9	6 x 19w + IWS	17	715	8.5 x 8.5	41.9	1800	93.5
ST 5400	11.3	6 x 19w + IWS	17	760	9 x 9	43.9	2000	101
ST 6300	12.3	6 x 19w + IWS	18	900	10 x 10	48.3	2000	124.74

Thông số lõi thép

Thông số kỹ thuật	GB 700-88		DIN 122131-88
Thông số kỹ thuật	H	M	W	X	Y
Cường độ kéo dãn tối thiểu (Mpa)	17.65	13.73	18	25	20
Độ dãn dài tối thiểu (%)	450	400	400	450	400

Số sợi lõi thép dọc

Tuỳ theo khổ rộng và cường độ băng tải mà số sợi thép dọc được trang bị sẽ khác nhau.

Khổ rộng băng tải (mm)	500	650	750	800	900	1000	1050	1200	1400	1500	1600	1800	2000	2200
ST 500	45	60	70	76	85	95	98	113	133	141	151	171	–	–
ST 630	45	60	70	76	85	95	98	113	133	141	151	171	–	–
ST 800	38	60	70	76	85	79	98	113	133	141	151	171	–	–
ST 1000	38	50	59	63	71	79	82	94	111	118	126	143	159	176
ST 1250	38	50	59	63	71	79	82	94	111	118	126	143	159	176
ST 1400	–	50	59	63	71	79	82	94	111	118	126	143	159	176
ST 1600	–	50	59	63	71	79	82	94	111	118	126	143	159	176
ST 1800	–	50	59	63	71	79	82	94	111	118	126	143	159	176
ST 2000	–	50	59	63	71	79	82	94	111	118	126	143	159	176
ST 2250	–	50	59	63	71	79	82	94	111	118	126	143	159	176
ST 2500	–	40	47	50	57	64	66	76	89	94	101	114	128	141
ST 2800	–	40	47	50	57	64	66	76	89	94	101	114	128	141
ST 3150	–	40	47	50	57	64	66	76	89	94	101	114	128	141
ST 3500	–	40	47	50	57	64	66	76	89	94	101	114	128	141
ST 4000	–	40	47	50	57	64	66	76	89	94	101	114	128	141
ST 5000	–	37	44	47	53	59	62	71	83	89	95	107	120	132
ST 5400	–	37	44	47	53	59	62	71	83	89	95	107	120	132

Độ kết dính của lõi thép

Độ kết dính (N/mm)	630	800	1000	1250	1600	2000	2500	3150	4000	4500	5000	5400	6300
GB9770-88	54	60	64	69	74	84	98	108	118	–	–	–	–
DIN22131-88	60	70	80	95	105	105	130	140	145	150	165	175	180

Ứng dụng của băng tải cao su lõi thép

Băng tải cao su lõi thép được sử dụng trong nhiều ngành công nghiệp khác nhau, đặc biệt là công nghiệp nặng. Bao gồm khai thác mỏ, than đá, kim loại, nhiệt điện, sản xuất gang thép, xi măng, vật liệu xây dựng.

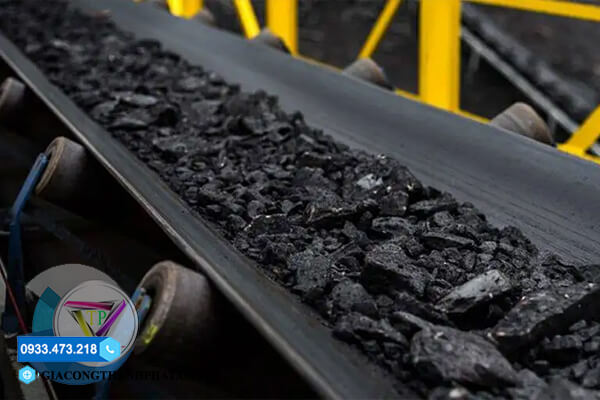

Ứng dụng của băng tải cao su lõi thép

Đơn vị sản xuất băng tải cao su lõi thép giá rẻ, chất lượng

Gia Công Thanh Phát là một trong những đơn vị hàng đầu trong lĩnh vực gia công, chế tạo, sản xuất và lắp đặt băng tải công nghiệp. Với nhiều năm kinh nghiệm, chúng tôi cam kết cung cấp cho khách hàng những sản phẩm băng tải cao su chất lượng cao, giá cả cạnh tranh, dịch vụ chuyên nghiệp.

Lý do bạn nên chọn Gia Công Thanh Phát:

Sử dụng vật liệu chất lượng, đạt chuẩn quốc tế, quy trình sản xuất chuyên nghiệp, thợ cơ khí giàu kinh nghiệm, đảm bảm chất lượng sản phẩm tốt, độ bền cao.
Hỗ trợ, tư vấn, thiết kế hệ thống băng tải, dây chuyển sàn xuất phù hợp với ngành nghề, yêu cầu cụ thể.
Báo giá rẻ, cạnh tranh thị trường, mang đến cho khách hàng mức giá tốt nhất, sát giá vật tư.
Bảo hành đầy đủ với mọi sản phẩn băng tải. Bảo trì, sữa chữa miễn phí nếu gặp lỗi do nhà sản xuất.
Hỗ trợ khách hàng bảo trì, bão dưỡng định kỳ với chi phí thấp.

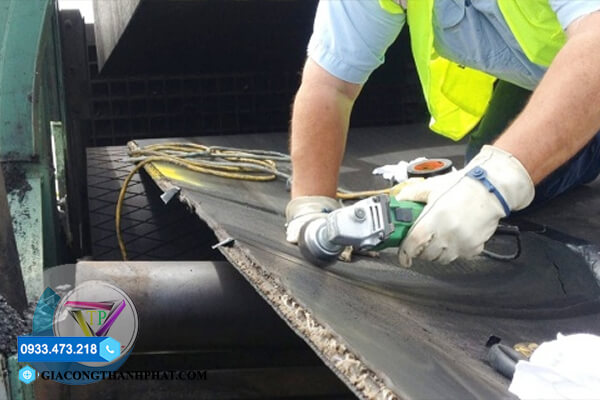

Sản xuất băng tải cao su lõi thép giá rẻ

Băng tải cao su lõi thép với nhiều ưu điểm vượt trội là lựa chọn tốt cho các doanh nghiệp sản xuất trong lĩnh vực công nghiệp nặng. Do được thiết kế theo nhu cầu nên giá băng tải cao su lõi thép không cố định. Hãy liên hệ và cung cấp thông tin để nhận tư vấn hoặc bảng giá chi tiết nhất.
